Schémas Électriques TY 125 et 175
Ces schémas électriques détaillés vous permettront de diagnostiquer et réparer efficacement tous les problèmes électriques de vos TY 125 et 175. Cliquez sur les images pour les agrandir et voir tous les détails.
Schéma électrique de la TY 175 type 525
Schéma complet du circuit électrique de la TY 125 avec allumage par rupteur. Toutes les connexions et composants sont clairement identifiés pour faciliter vos réparations.

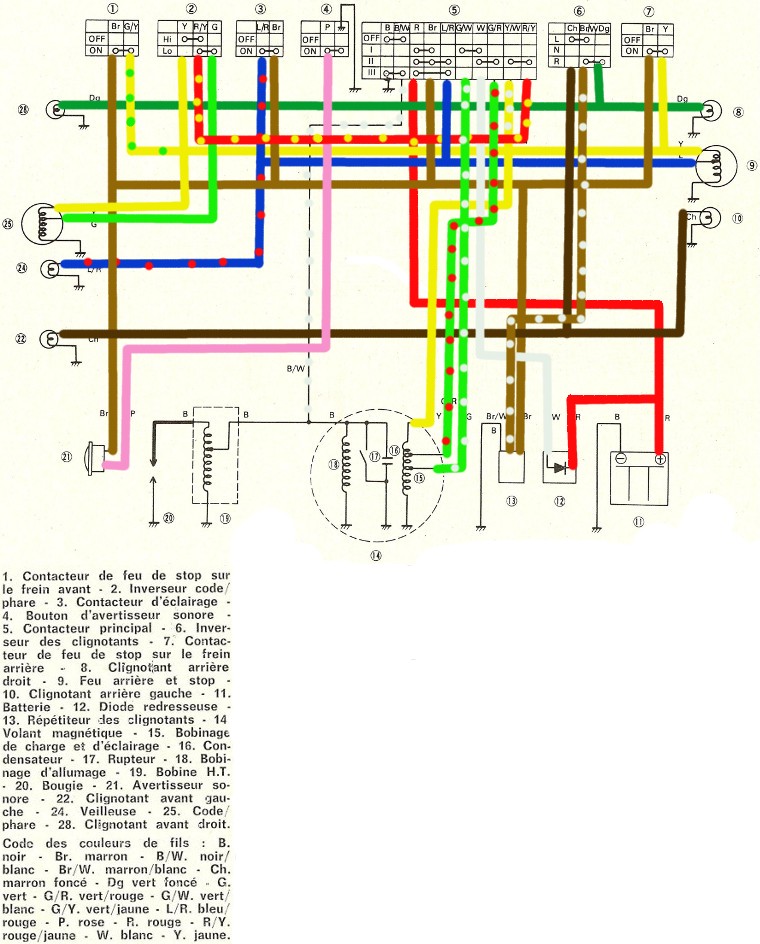

Schéma électrique de la TY 125 Type 541
Schéma électrique de la version européenne TY 125 type 541.
Schéma électrique de la TY 125 Type 1k6
Schéma électrique de la version européenne TY 125 type 1K6.
Utilisation des schémas
Ces schémas sont essentiels pour le diagnostic électrique. Utilisez-les conjointement avec les valeurs de résistance données dans les fiches techniques pour vérifier le bon fonctionnement de chaque composant : bobine d'allumage, condensateur, éclairage, etc.
Les codes couleurs des fils sont respectés selon les standards Yamaha de l'époque. Référez-vous aux légendes présentes sur chaque schéma pour identifier précisément chaque circuit.
